Dica


O livro Termodinâmica para Engenheiros da Coleção Schaum pode ser muito útil na solução desses exercícios.



























































































1° Problema

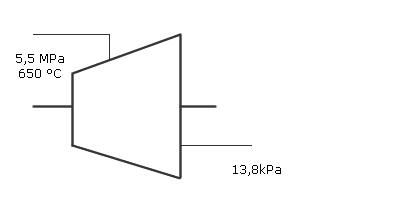

Determine a potência produzida pela turbina a vapor da figura abaixo considerando um fluxo de vapor de 454 kg por minuto e o vapor na saída no estado saturado.


2° Problema

Considerando que a usina abaixo opera com:

  • 20kg/s de vapor;
  • Temperatura de 40°C e pressão de 10MPa na entrada da caldeira;
  • Vapor a 600°C e 10MPa na entrada da turbina;
  • Vapor saturado a 10 kPa na saída da turbina;
  • Água a 40°C e pressão de 10 kPa na entrada da bomba,

Determine:

  • A potência gerada na turbina;
  • O fluxo de calor na caldeira;
  • O fluxo de calor no condensador;
  • A eficiência do sistema.


3° Problema

Calcule a quantidade de calor necessária para elevar a temperatura de 2 kg de vapor à pressão constante de 100 kPa de 50°C para 400°C e de 400°C para 750°C.

4° Problema


Determinada massa de vapor, com título de 0,8, é matido a pressão constante de 3 MPa em um volume de 1,2m3. Qual a temperatura final quando 3MJ e 30 MJ de calor são injetados no sistema? Repita o problema considarando o vapor inicialmente a 234 °C.

5° Problema

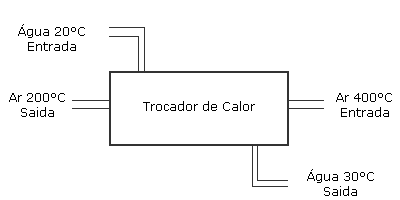

O trocador de calor abaixo utiliza água para resfriar 5 kg/s de ar quente. Determine o fluxo mínimo de água necessário e o fluxo de calor transferido para a água.
